叫法：

無源晶體：無源晶振、晶體、CRYSTAL、XTAL、晶振、晶體諧振器

有源晶振：鐘振、晶體振蕩器、OSC、振蕩器

結構：

無源晶振是由一個晶片，兩個電極，一個金屬封裝組成

有源晶振是由一個晶振，兩個電極，一個IC、一個陶瓷基座、一個金屬上蓋等組成

電路：

無源晶體：無源晶體一般外部需要并聯電容，有些可以再并聯1MΩ電子讓電路更容易起振。

有源晶振：有源晶振在穩定性上要?jiǎng)龠^(guò)無源晶振。有源晶振一般4個腳源，一個接地，一個信號輸出端，一個NC(空腳)。

精度：

無源晶振‌：最高精度一般為5ppm

有源晶振‌：精度可以達到0.1ppm，頻率穩定性更好。

起振方式‌：

無源晶振‌：自身無法振蕩，必須結合外圍電路構成一個振蕩器才能輸出特定頻率的信號，且這個振蕩器需要提供電源。

‌

有源晶振‌：內部包含完整的振蕩器，只需電源即可輸出穩定的振蕩信號，不依賴外部電路。

引腳：

單片機的Xin和Xout引腳做什么用

這個是接單片機晶振用的，單片機最小系統里必須接晶振的，相當于汽車的發動機，沒有晶振就不能工作了，單片機的運算速度也跟這個有關。

于晶振來說Xin和Xout又有什么區別呢？

不管是兩個引腳的無源晶振還是四個引腳的無源晶振，都是沒有區別的，因?yàn)闊o(wú)源晶振的頻率管腳是不分方向的，也就是說不存在輸入或輸出的區別。

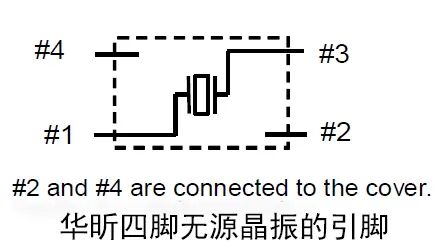

四腳無源晶振除兩個頻率管腳外的其他兩個腳做什么用？

其余兩個腳（腳2和腳4）并沒有與內部晶體連接，而是與晶振金屬外殼相連，其中一個引腳需要接地，接地（GND）目的是為了抗電磁干擾（EMI），尤其是射頻類應用。

兩腳晶振的任一頻率管腳均不可以接地，否則將導致晶振停振。

兩腳晶振實質上就是石英晶片上下兩個鍍銀層引出的電極。
